Høydereferanse- og transformasjonsmodeller

I Norge varierer forskjellen mellom ellipsoidiske høyder i EUREF89 og nasjonale høyder i NN2000 fra 48 meter i Sør-Norge til 18 meter i Finnmark.

Posisjonsbestemmelse basert på GNSS gir i utgangspunktet ellipsoidiske høyder. Kartverket har derfor utviklet høydereferansemodeller slik at en skal kunne korrigere til nasjonale høyder i NN2000.

Ny høydereferansemodell

Den offisielle høydereferansemodellen har vært HREF2018B_NN2000_EUREF89, i kortform kalt HREF2018B, siden NN2000 ble innført i perioden 2015–2018 og fram til 14. oktober 2026.

Den offisielle høydereferansemodellen som gjelder fra 14. oktober 2026 er:

• HREF2025A_NN2000_EUREF89 (HREF2025A)

Mer presis modell etter nye høydemålinger

Årsaken til skiftet er at presis høydemåling i årene etter 2018 har avdekket feil i eksisterende NN2000-høyder i Landsnettet.

For å få høydereferansemodellen i overenstemmelse med de opprettede høydene, har Kartverket måtte oppdatere modellen.

De berørte områdene er i fylkene Agder, Rogaland, Vestland og Møre og Romsdal, og feilen er opp til 8 cm.

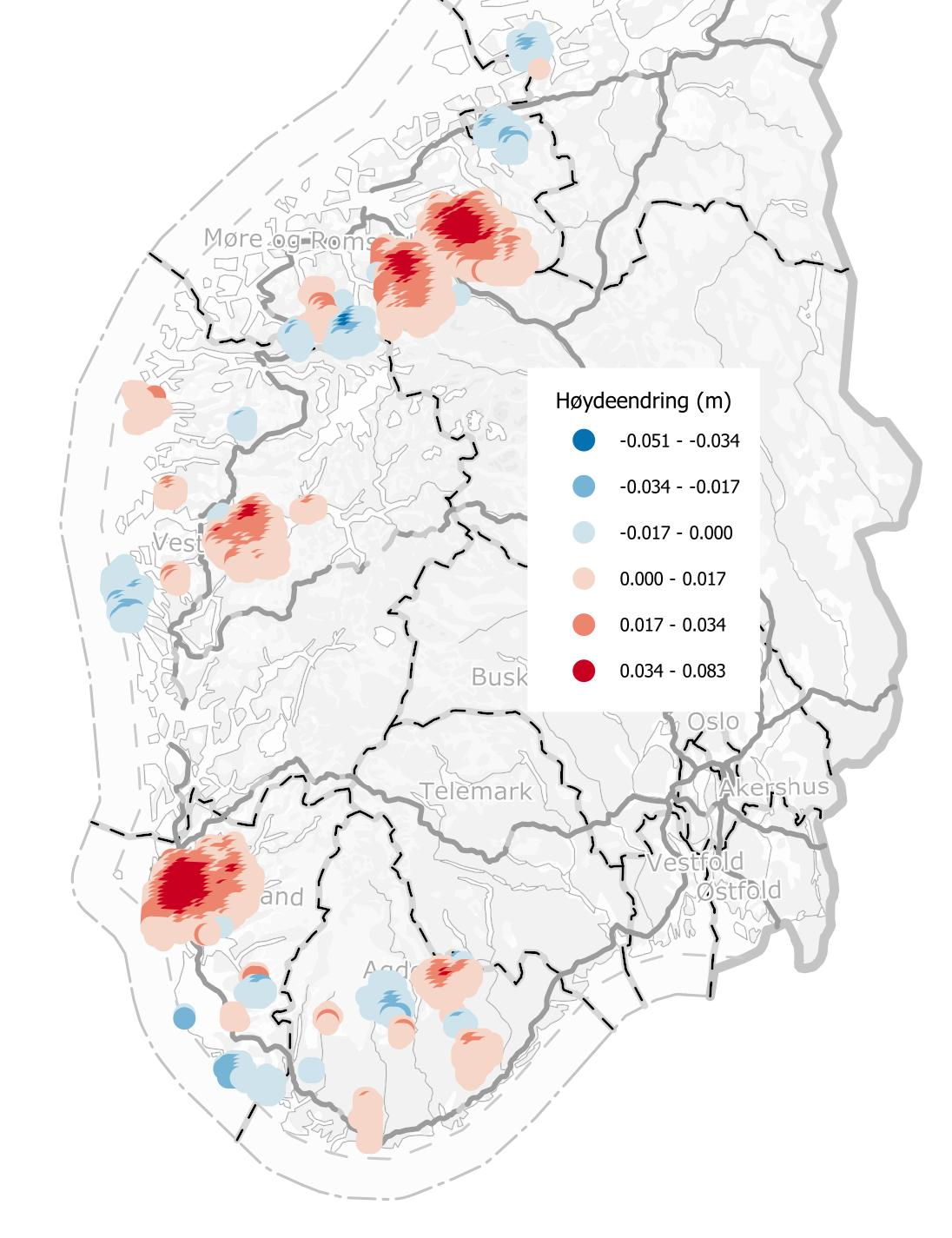

Utenfor de berørte områdene er modellene tilnærmet like. Kartet nedenfor viser forskjellene mellom ny og gammel HREF-modell.

NB: I prosjekter som har lang varighet og der en har brukt HREF2018B fra start, bør en i de berørte områdene likevel fortsette med samme modell for å unngå sprang i høydebestemmelsen.

Nasjonal vertikal referanseramme

Alle satellittsystemer for posisjonsbestemmelse gir ellipsoidiske høyder gitt i forhold til en matematisk modell av jorden (ellipsoiden). Disse høydene er ikke særlig egnet til praktisk bruk. Til det trenger vi en vertikal referanseramme som har utgangspunkt i jordens tyngdefelt. NN2000 er en slik vertikal referanseramme. 

For å kunne skille høyder bestemt med gammel og ny HREF-modell, kan en henholdsvis bruke betegnelsene NN2000:2018 og NN2000:2025.

I EPSG-registeret er det innført en ny kode for NN2000:2025. Også alle kombinerte koder der NN2000:2025 inngår, har fått egne koder.

Høydebestemmelse med GNSS og HREF2025A gir høyder i NN2000:2025.

Geoidemodell vs. HREF-modell

Høydereferansemodellene kalles ofte bare HREF-modellen. Både den gamle og den nye bygger på en norsk gravimetrisk geoidemodell kalt NMA2013. En HREF-modell og en geoidemodell er ikke det samme, selv om begrepene ofte brukes om hverandre.  

Geoidemodeller er basert på tyngdemålinger og data fra en digital terrengmodell. Den gjøres om til en høydereferansemodell ved å tilpasses punkter som har nøyaktige høyder i både EUREF89 og NN2000.  

Denne tilpassede geoidemodellen kalles en HREF-modell. Modellen gjelder for Norges hovedland, og er i sjøen avgrenset mot grunnlinja. For store deler av landet er nøyaktigheten bedre enn en centimeter, men variasjoner forekommer. 

NNTrans

NN1954 er det gamle høydesystemet fra 1954 som i perioden 2011-2018 ble byttet ut med det nye NN2000. Alle kommuner i Norge har tatt i bruk NN2000.

Forskjellen mellom NN1954 og NN2000 er fra -15 til ca + 35 centimeter, avhengig av hvor i landet du er. Det kan være store lokale forskjeller, se kart som viser hvor mye høydene endres fra landsdel til landsdel (PDF).

Ved overgangen fra NN1954 til NN2000 ble det laget rutenettsmodeller som beskriver forskjellen mellom NN1954 og NN2000.

De siste gjeldende er NNTrans2018B og NNTrans2025A, og er tilpasset henholdsvis NN2000:2018 og NN2000:2025. Disse kan lastes ned fra Geonorge.

Det er ikke utarbeid en tilsvarende rutenettsmodell mellom NN2000:2018 og NN2000:2025. Skal en transformere mellom disse to variantene av NN2000, må en gå via ellipsoidiske høyder. Med det menes å bruke HREF2018B ved overgangen fra NN2000:2018 til ellipsoidiske høyder, og deretter HREF2025A tilbake til NN2000:2025.
