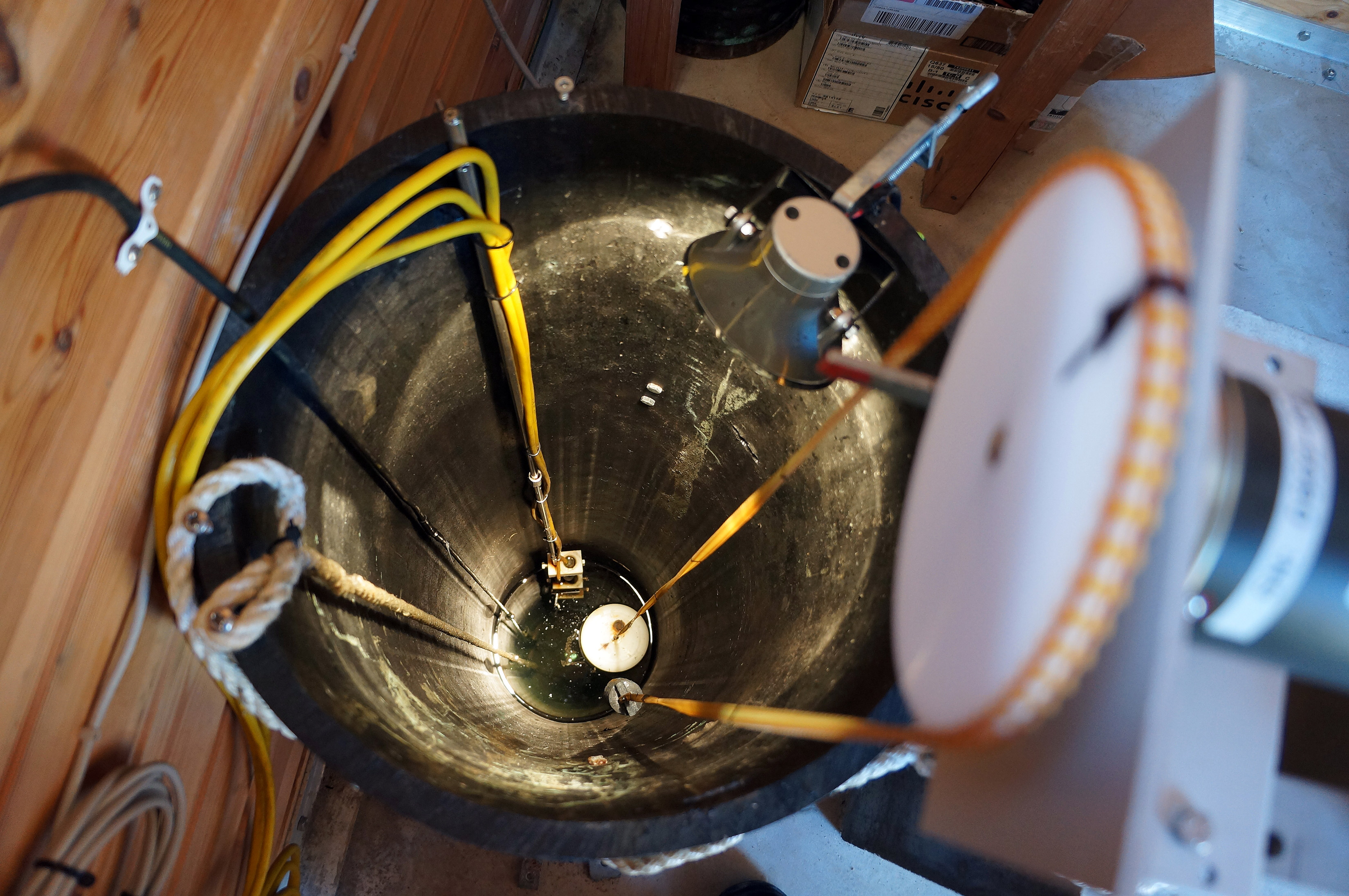

Flottørmåler, et rør med en trang åpning i bunnen er plassert ned i sjøen. Over røret henger et tannhjul med et kjede som har en flottør i den ene enden og en motvekt, et lodd, i den andre. Foto.
FLOTTØRMÅLER: På et tannhjul over et rør henger et kjede med en flottør i den ene enden og et lodd i den andre. Foto: Arnfinn Christensen, forskning.no
Last updated

Slik måler vi vannstanden

Kartverket bruker per i dag tre typer vannstandsmålere: flottørmålere, radarmålere og trykkmålere.

Flottørmåleren er den vanligste permanente vannstandsmåleren – hele 23 av våre 24 permanente vannstandsmålerne tilhører denne kategorien.

Se oversikt over våre permanente vannstandsmålere. Les også om det pågående prosjektet med å fortette det permanente målenettet (Vanntett-prosjektet).

Flottørmåler

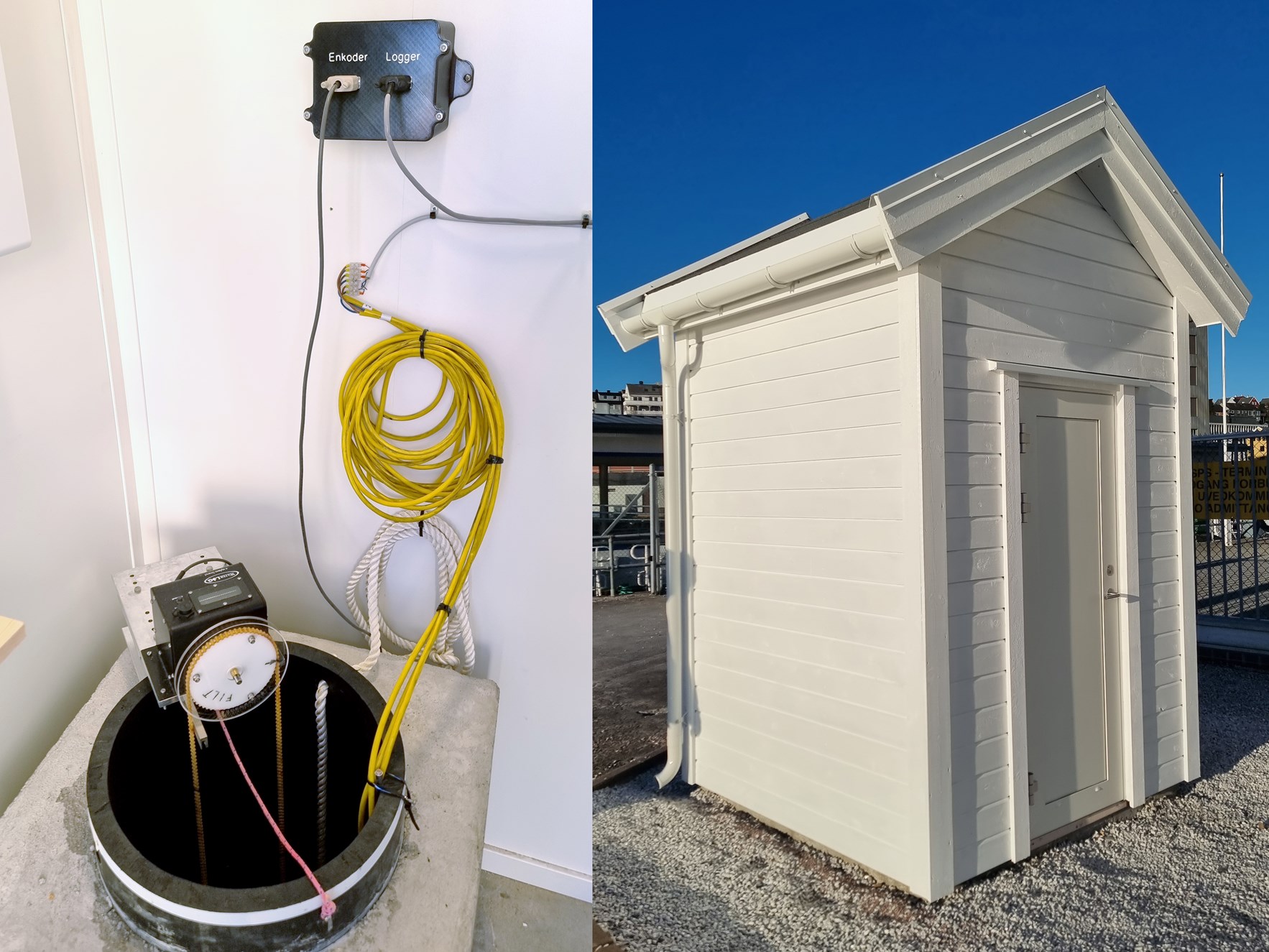

Den vanligste typen blant våre permanente vannstandsmålere er flottørmåleren. Et rør med en trang åpning i bunnen plasseres ned i sjøen. Vannstanden inni og utenfor røret skal være den samme, men den trange åpningen sørger for å dempe virkningen av overflatebølgene.

Over røret henger et tannhjul. På tannhjulet henger et kjede med en flottør i den ene enden og en motvekt, et lodd, i den andre. Flottøren ligger som en dupp på vannflaten inni røret.

Tannhjulet er festet til et instrument (optisk enkoder), som registrerer tannhjulets rotasjon. Ettersom man kjenner diameteren på tannhjulet, kan man basert på rotasjonen til tannhjulet, regne ut vannstanden.

Over 100 år gammelt prinsipp

Prinsippet for vannstandsmåling ved hjelp av en flottørmåler er det samme i dag som for over 100 år siden. Forskjellen er bare at registreringene tidligere ble gjort analogt, ved hjelp av penn og papir: En papirrull roterte med en gitt hastighet mens en penn beveget seg i takt med vannstanden. Slik ble resultatet tegnet direkte av. På 80-tallet gikk Kartverket over til å registrere vannstanden digitalt.

Radarmåler

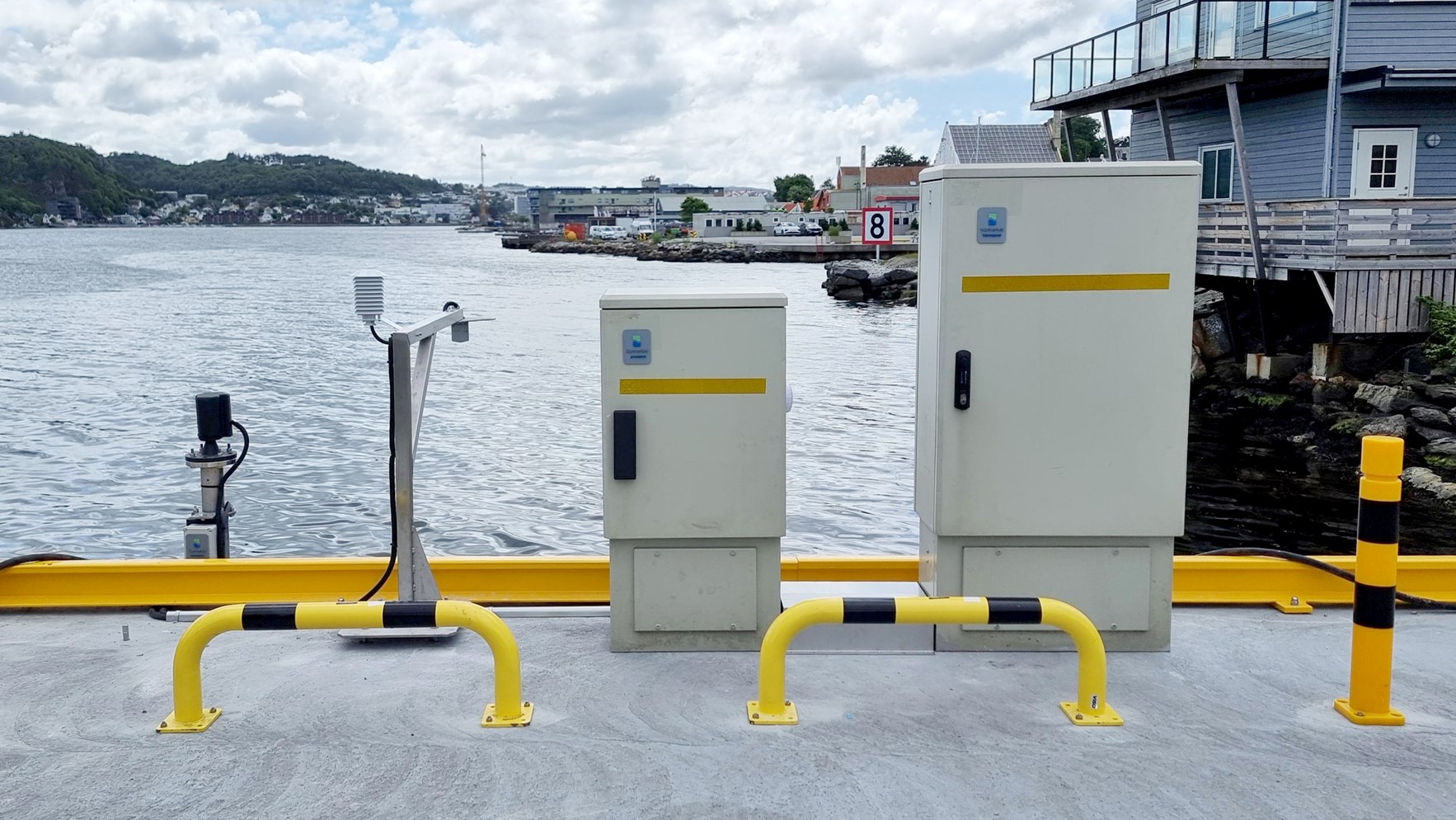

Kartverket har per i dag to stasjoner utstyret med radarmålere, plassert i Hammerfest og Sandnes.

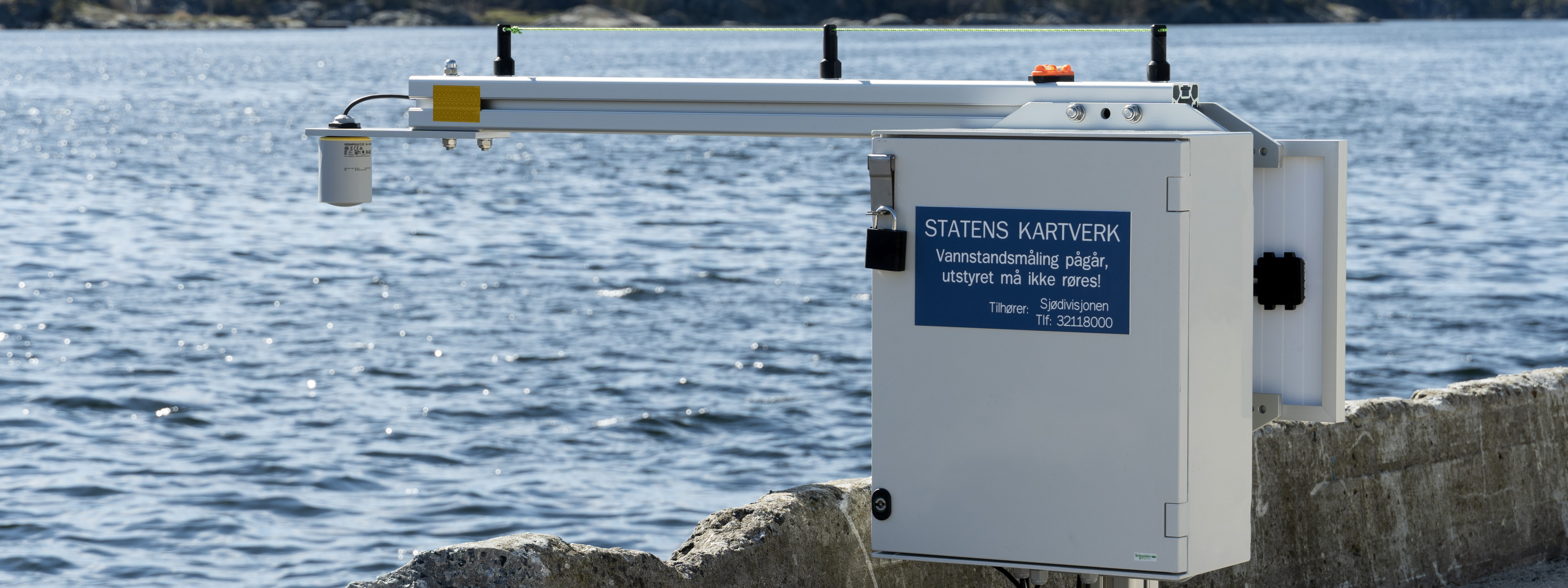

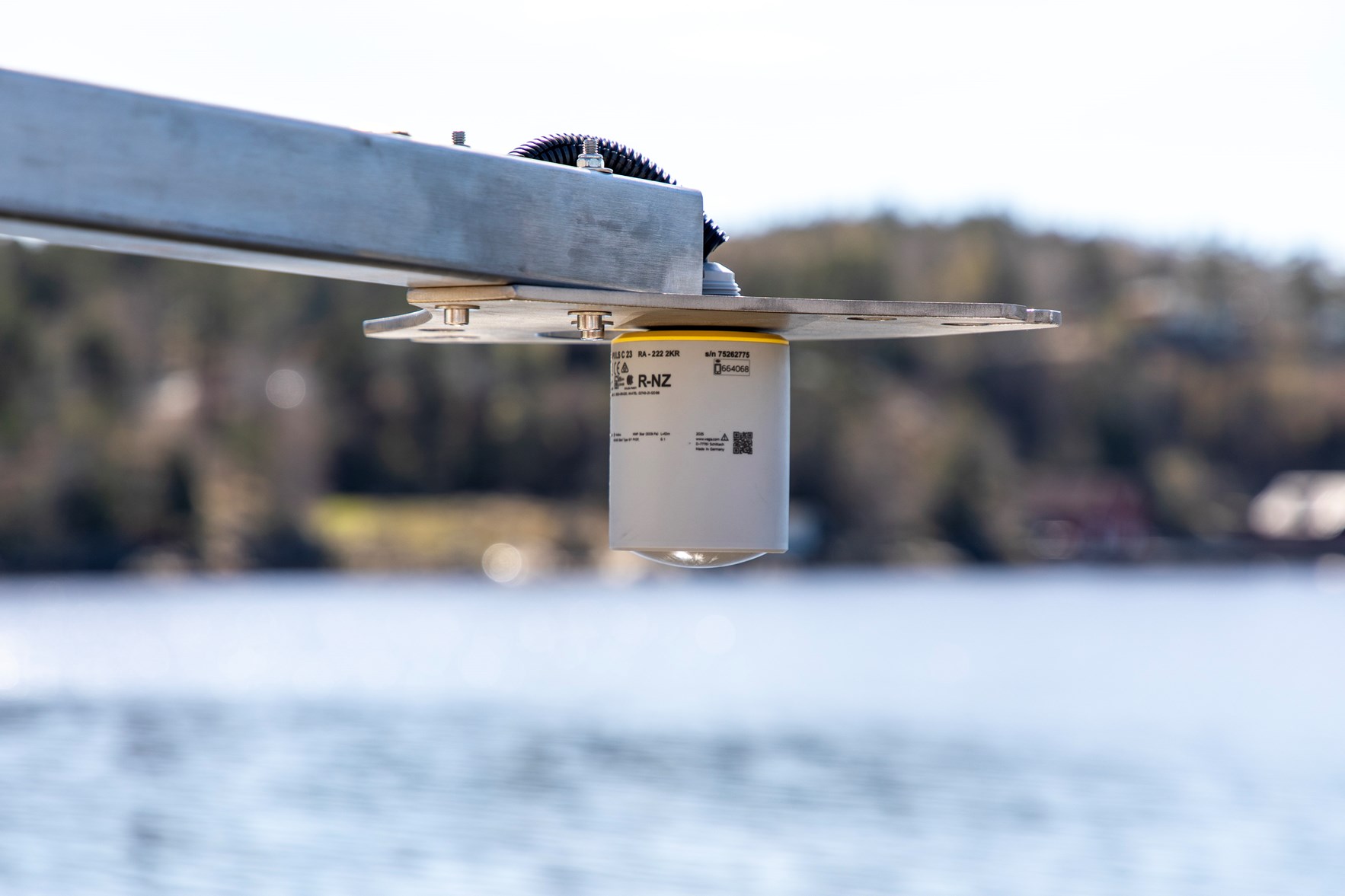

En radarmåleren festes noen meter over vannet og måler avstanden ned til vannflaten. Dette gjør den ved å sende ut elektromagnetiske bølger som reflekteres fra vannflaten, og måle tiden det tar til det reflekterte signalet kommer tilbake til måleren. Radarer kan også installeres i rør, for å dempe virkningen av overflatebølgene.

Trykkmåler

En trykkmåler måler trykket i vannet. Trykkmåleren er festet i en vaier med et lodd i enden, og senkes noen meter under vann. Måleren må henge helt i ro under selve vannstandsmålingen. Når vi så kjenner trykket og tettheten til vannet, kan vi regne ut vannstanden. Ved høyvann vil trykket rundt måleren være høyere enn ved lavvann.

Trykkmålere blir brukt til kortere måleserier, når vi ønsker vannstandsinformasjon fra andre steder enn der de permanente målerne er plassert. Trykkmålere blir blant annet brukt under sjømåling.

Følger med på utviklingen av ny teknologi

Det finnes flere metoder for å måle vannstand. Blant annet laser og ultralyd, der grunnprinsippet er det samme som for radarmålere, men dette er ikke så utbredt.

Kartverket ser fortløpende på og vurderer å ta i bruk andre typer sensorer for vannstandsmåling.

Bearbeiding av data

Dataene fra flottør- og radarmålerne registreres hvert sekund. De registrerte signalene sendes til en datalogger som regner ut gjennomsnittsverdien for hvert minutt, og ettminuttsverdiene blir sendt til Kartverket via mobilnettet flere ganger i timen.

Hos Kartverket blir ettminuttsverdiene så kontrollert og lagret i en database, og siden kjørt gjennom et digitalt filter som glatter ut tidsserien, der det lages en ny serie med verdier hvert 10. minutt. Kort tid etter at vannstandsdataene er overført til Kartverket, er timinuttsverdiene tilgjengelig på Se havnivå.
