Satellittaltimetri – vår fremste måleteknikk for å overvåke havnivået

Lurer du på hvordan det er mulig å observere millimeterstore endringer i havnivået? Svaret er å bevege seg ut i verdensrommet og gjøre målinger fra satellitter.

Måleprinsippet som benyttes for å måle havnivået er enkelt: Satellitter sender radarpulser mot jorda som havoverflata reflekterer tilbake. Ved å måle tiden radarpulsene bruker på rundturen, kan avstanden ned til havoverflata beregnes.

Dersom satellittens egen høyde er kjent, er det også mulig å beregne havoverflatas høyde ved å trekke den målte avstanden fra satellittens høyde. Dette kalles satellittaltimetri og måleteknikken har en lang rekke anvendelser.

Eksempler er overvåkning av vannstand i innsjøer og elver, kartlegging av havstrømmer og tidevann samt observasjon av endringer i isbreers høyde og utbredelse. Likevel er altimetrisatellittenes viktigste oppgave å overvåke havnivået.

Se havnivå i kart Visualize Sea Level

See consequences of sea level changes in an interactive map. The web tool visualize present-day storm surge levels and future sea level rise:

Visualize Sea Level

Satellittmålingene må påføres korreksjoner

Selv om vi forventer at konsekvensene av økt havnivå i framtiden vil være store, er dagens havnivåendringer bare noen få millimeter per år. Slike små endringer er svært krevende å observere, selv med satellitter. Dette skyldes blant annet at prosesser i havet, atmosfæren og på landjorda forstyrrer målingene. Vi må derfor påføre en rekke korreksjoner før målingene kan brukes til å kartlegge hvor raskt havet stiger.

Tidevann, tidejord og lufttrykk

Viktigst er korreksjonene for tidevann, tidejord og varierende lufttrykk.

Tidevann er et velkjent fenomen som oppstår som følge av gravitasjonskreftene fra måne og sol. Disse kreftene er i stand til å endre vannstanden med flere meter gjennom et døgn. Tidekreftene virker også på den faste jorda slik at den hever og senker seg med opp til 50 cm gjennom et døgn. Ved å bruke globale tidevannsmodeller, kan disse effektene beregnes og satellittmålingene korrigeres.

Lufttrykket påvirker havnivået ved at vann fordrives fra høytrykksområder og strømmer mot lavtrykksområder. Som en tommelfingerregel gjelder at en millibar endring i lufttrykket endrer havnivået med en centimeter. Også denne effekten kan beregnes dersom lufttrykket er kjent fra en global meteorologisk modell.

Atmosfære og bølgedaler

Avstandmålingene fra satellittene må også påføres korreksjoner fordi atmosfæren bremser radarsignalet og bølgedalene på havet har en tendens til å reflektere radarpulsen bedre enn bølgetoppene. Dersom vi ikke korrigerer for disse effektene, vil de målte avstandene bli systematisk for lange.

Satellittbanenes nøyaktighet er avgjørende

Nøyaktige avstandsmålinger er av liten nytte uten nøyaktige satellittbaner. En feil i satellittens høyde vil forplante seg direkte til havoverflatas beregnede høyde. Satellittbanene må derfor bestemmes med ekstrem nøyaktighet. Ved hjelp av blant annet GNSS, kan vi i dag bestemme satellittenes høyde med 1-2 cm nøyaktighet. Dette er imponerende med tanke på at altimetrisatellittene beveger seg ca. 7 km per sekund i sin bane rundt jorda.

Havet har steget med 3,4 mm hvert år siden 1992

Altimetrisatellittene trenger fra 10 til 35 dager for å måle opp verdenshavene en gang. Fra hver oppmåling foreligger flere millioner observasjoner og det globale havnivået beregnes som et gjennomsnitt av disse. Over tid danner gjennomsnittene en tidsserie som den illustrert i figur 1. Analyse av måleserien viser at havnivået i gjennomsnitt har steget med 3,1 mm per år fra 1992 og fram til 2023. Estimatets usikkerhet er ca. 0,4 mm/år (95 % konfidensintervall) og inkluderer usikkerhet i både avstandsmålinger og korreksjoner (Breili 2024).

Den beregnede havstigningsraten er ikke et direkte mål på hvor mye vannmengden i havet har endret seg. Dette har sammenheng med at havbassengenes volum også øker med tiden. Dette er en effekt av landheving etter historiske istider (isostasi) og påvirker det globale havnivået med ca 0,3 mm/år (Peltier, 2009). Korrigerer vi også for denne prosessen, har havnivået steget med 3,4 mm/år. Dette er dobbelt så raskt som trenden beregnet fra vannstandsmålere for perioden 1901 til 2010 (Church et al. 2013).

For å sette tallene i perspektiv; 1 mm havstigning tilsvarer at ca. 360 milliarder tonn is smelter og renner ut i havet (Shepherd et al. 2012).

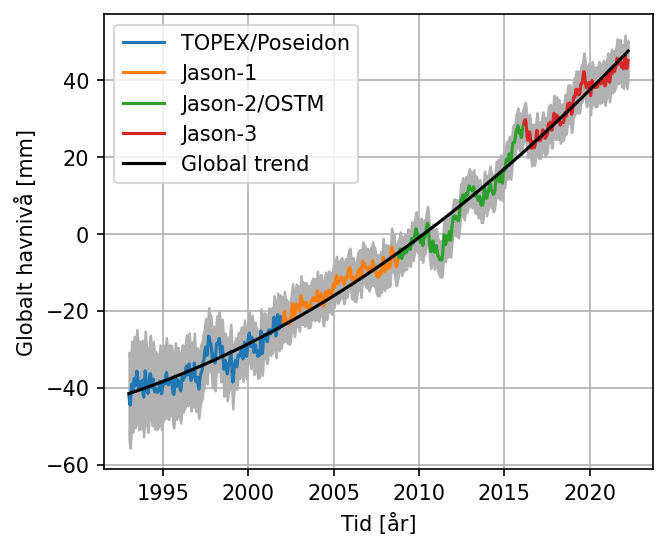

FIGUR 1: Tidsserien er satt sammen av data fra de fire satellittene TOPEX/POSEIDON (blå), Jason-1 (oransje), OSTM/Jason-2 (grønn) og Jason-3 (rød). Den svarte linjen viser havnivåets gjennomsnittlige trend (sesongvariasjoner er fjernet fra observasjonene) og det grå båndet viser målingenes usikkerhet. Kilde: Kartverket
FIGUR 1: Tidsserien er satt sammen av data fra de fire satellittene TOPEX/POSEIDON (blå), Jason-1 (oransje), OSTM/Jason-2 (grønn) og Jason-3 (rød). Den svarte linjen viser havnivåets gjennomsnittlige trend (sesongvariasjoner er fjernet fra observasjonene) og det grå båndet viser målingenes usikkerhet. Kilde: Kartverket

Havstigningen er ikke konstant

Satellittmålingene viser at havnivåendringene for kortere perioder kan stoppe opp slik at havnivået er stabilt eller faktisk synker. Blant annet er det en tydelig nedgang i perioden 2010 til 2011. Denne pausen skyldtes at vann som normalt befinner seg i havet var bundet opp i vannreservoarer på land. Årsaken til dette var en kraftig La Niña som forstyrret det globale nedbørsmønsteret (Boening et al. 2012).

Tilsvarende rask stigning finner vi i årene 2015 og 2016 som følge av en kraftig El Niño. Dette er naturlige variasjoner i klimasystemet som kommer i tillegg til den gjennomsnittlige trenden målt over lang tid.

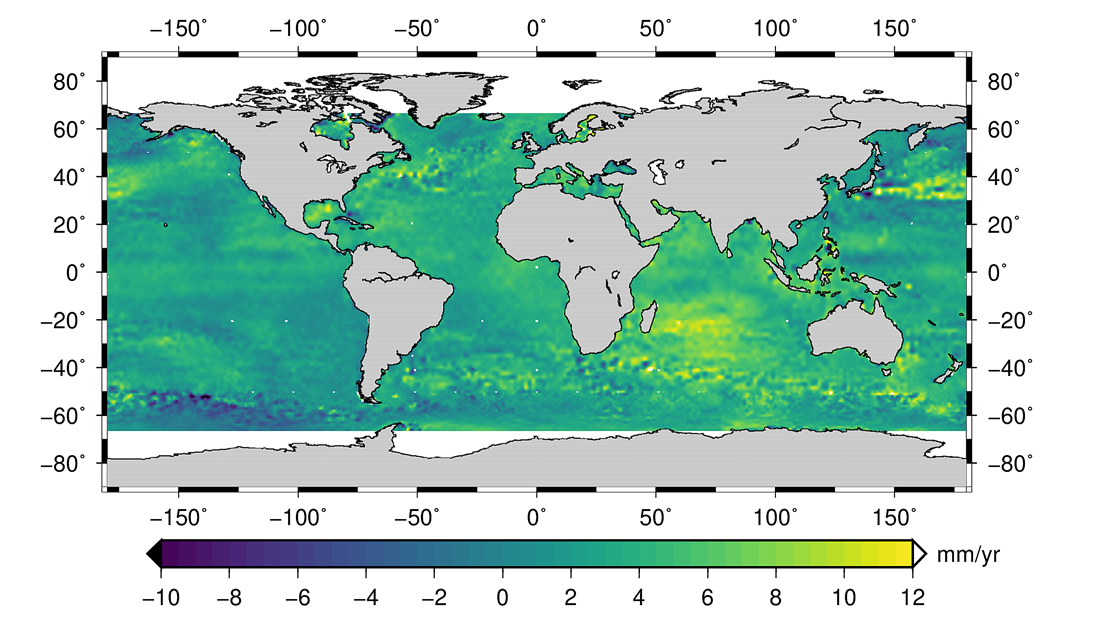

Dersom vi analyserer hver av altimetrisatellittens observasjonspunkter individuelt, framkommer havnivåendringenes regionale variasjoner (se figur 2). Havnivået stiger raskest i Det Indiske hav og vest i Stillehavet. Her har havnivået steget med opptil en centimeter i året, noe som er nesten tre ganger det globale gjennomsnittet. Øst i Stillehavet og rundt Grønland derimot, har havnivået steget mindre enn det globale gjennomsnittet.

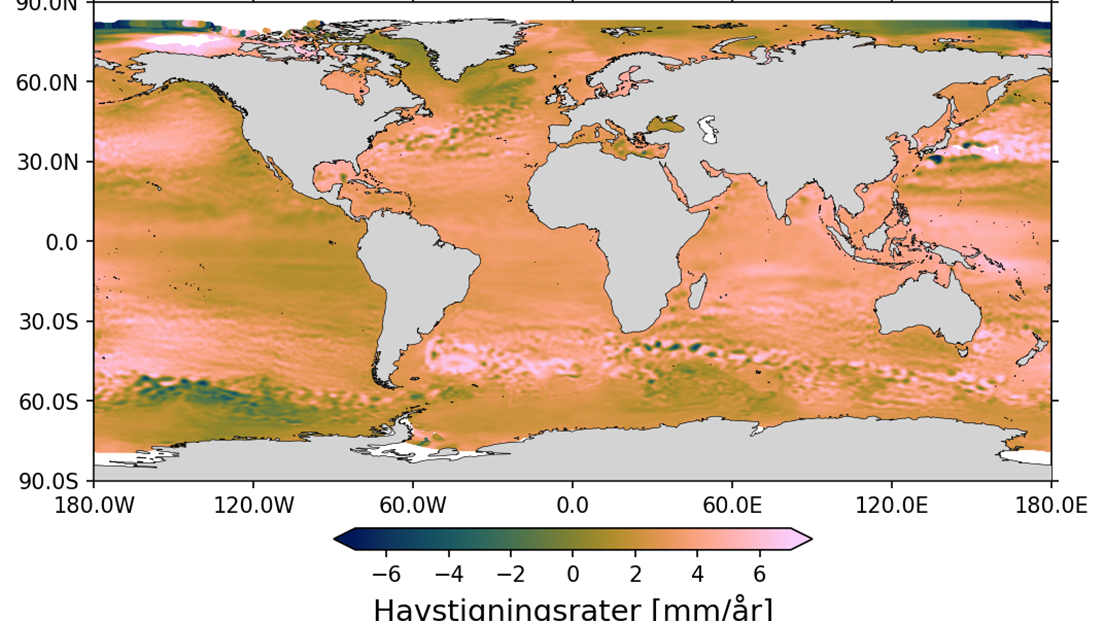

FIGUR 2: Lokale havstigningsrater observert med TOPEX/POSEIDON, Jason-1, OSTM/Jason-2 og Jason-3 fra 1993 til 2023. Kilde: Kartverket
FIGUR 2: Lokale havstigningsrater observert med TOPEX/POSEIDON, Jason-1, OSTM/Jason-2 og Jason-3 fra 1993 til 2023. Kilde: Kartverket

Satellittene måler havnivået i forhold til referanserammen

Altimetrisatellittene måler havoverflatas høyde i forhold til en geodetisk referanseramme. Dette er et koordinatsystem med origo plassert i jordsystemets massesenter.

Vannstandsmålere på landjorda gjør derimot målinger av havnivået i forhold til landjorda.

I Norge vil satellittmålingene kunne avvike betydelig fra bakkemålingene siden de sistnevnte er påvirket av landheving. For eksempel viser vannstandsmåleren i Oslo at havnivået de siste tretti årene har sunket med  –1.0-1,5±1,04 mm/år målt i forhold til landjorda (Simpson et al. 2024Breili et al. 2017).

Samtidig viser målinger med GNSS og nivellement at Oslo stiger med 5,1 mm/år målt i forhold til referanserammen. Dersom vi korrigerer vannstandsmåleren for landheving, finner vi at havnivået i Oslo har steget med 3,64.1 mm/år i forhold til referanserammen.

Dette harmonerer godt med altimetrisatellittene som måler at havnivået langs Norskekysten har steget med 3 til 4 mm/år.

Kontroll av målesystemet

Altimetrisatellittene utgjør et komplekst målesystem og overvåkes kontinuerlig slik at vi kan være sikre på at målingene er til å stole på. Blant annet sammenliknes målingene fra verdensrommet med vannstandsmålere på landjorda. Det finnes flere eksempler på at dette har avslørt feil i satellittdataene som senere er rettet.

Det er likevel viktig å understreke at altimetrisatellittene ikke justeres for å passe med målingene på landjorda. Eventuelle avvik vil derimot motivere for grundige feilsøk i de algoritmer og modeller som benyttes i prosesseringen av altimetridataene.

Altimetrisatellittene gir oss en enestående mulighet til å overvåke havnivået. De utgjør per i dag eneste måleteknikk som kan observere havnivået ute på det åpne havet. I motsetning til stikkprøver på bakken, gir altimetrisatellittene derfor totalbildet.

Referanser

Boening, C., Willis, J.K., Landerer, F.W., Nerem, S.R. & Fasullo, J. (2012). The 2011 La Niña: So strong, the oceans fell. Geophysical Research Letters, 39, L19602.

Breili, K., Simpson, M.J.R. & Nilsen, J.E.Ø. (2017). Observed Sea-Level Changes along the Norwegian Coast. Journal of Marine Science and Engineering, 5, 29.

Breili, K. (2024). 30 år med presis satellittaltimetri. Kart og Plan, 117, doi.org/10.18261/kp.117.1.9

Church, J.A. et al. (2013). Working group I contribution to the IPCC fifth assessment report (AR5), Climate Change 2013: The physical science basis, Chapter 13: Sea Level Change. Final draft.

Peltier, W.R. (2009). Closure of the budget of global sea level rise over the GRACE era: the importance and magnitudes of the required corrections for global glacial isostatic adjustment, Quaternary Science Reviews, 28(17-18), 1658-1674.

Shepherd, A., Ivins, E.R., Geruo, A., Barletta, V.R., Bentley, M.J., Bettadpur, S., ... & Zwally, H.J. (2012). A reconciled estimate of ice-sheet mass balance. Science, 338(6111), 1183-1189.
