Vedlegg til FKB Fotogrammetriske registreringsinstrukser - versjon 2026-01-01

Det er siste versjon av fotogrammetriske registreringsinstrukser som er grunnlaget for inngåtte avtaler i kartleggingsprosjektene for 2026. Følg linkene videre fra tabell over FKB produktspesifikasjoner og fotogrammetriske registreringsinstrukser på kartverket.no.

FKB Generell del ble oppgradert til versjon 5.1 i løpet av 2024 (med referansedato 2024-07-01). I FKB Generell del 5.1 er det innført et nytt vedlegg D som beskriver generelle retningslinjer for fotogrammetrisk registering av FKB.

Fotogrammetriske registreringsinstrukser som er oppdatert til versjon 5.1 er for datasettene FKB-Bygning, FKB-BygnAnlegg, FKB-Ledning, FKB-Veg og FKB-Vann. Disse henviser til FKB Generell del 5.1 og vedlegg D. For fotogrammetriske registreringsinstrukser som ikke ble revidert 2025-01-01 er det henvist til eldre versjoner av FKB Generell del og de generelle retningslinjene for fotogrammetrisk registrering er der angitt i kapittel 2 i den enkelte registreringsinstruks.

Erfaringene fra prosjektene i 2025-sesongen tilsier at det er behov for å presisere tolkning/håndtering av FKB 5.0/5.1 registreringsinstruksene på en del områder. Dette dokumentet samler disse presiseringene for hvert datasett og bør derfor leses sammen med de fotogrammetriske registreringsinstruksene ved gjennomføring av FKB kartleggingsprosjekter 2026.

Det presiseres at dette dokumentet kun har som formål å klargjøre/presisere innholdet i FKB registreringsinstruksene og ikke endre innholdet i disse dokumentene på noen måte.

Det vil være naturlig at justeringene/presiseringene som er beskrevet i dette dokumenten innarbeides i reviderte FKB registreringsinstrukser som vil bli benyttet i neste kartleggingssesong.

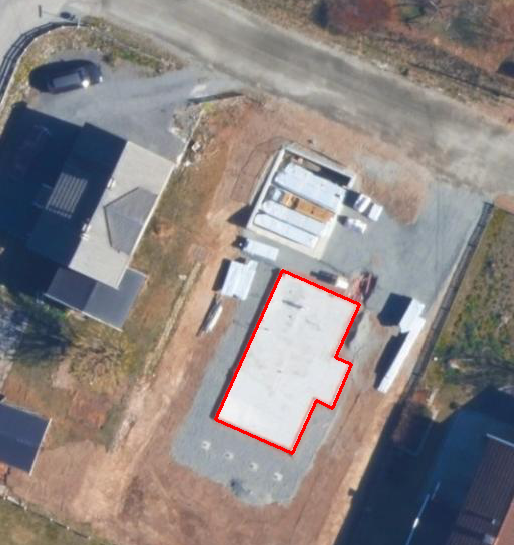

I kapittel 3.5 Grunnmur, Tilleggsinformasjon for fotogrammetrisk registrering er det lagt til et nytt bilde som beskriver Grunnmur i form av en bunnplate av betong.

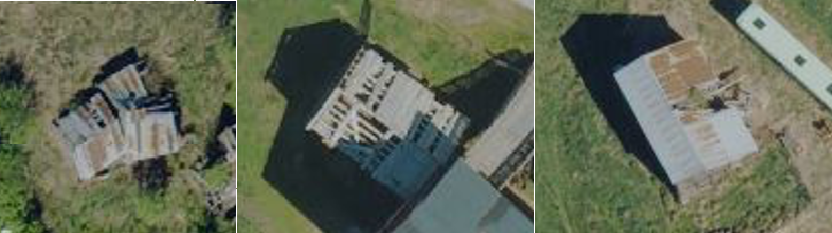

I kapittel 3.18 Ruin, Tilleggsinformasjon for fotogrammetrisk registrering presiseres det at dersom en bygning fortsatt har mer eller mindre intakte takflater, slik at hjørnene på disse kan registreres, skal bygningen registreres som Bygning eller AnnenBygning i FKB-Bygning, og ikke som Ruin. Det er lagt til en figur som viser eksempler på bygninger som ikke er ruiner.

I kapittel 4.2 Kvalitetsklasser, har objekttypen Stikkrenne skiftet kvalitetssklasse fra 3 til 4 i både grunnriss og høyde.

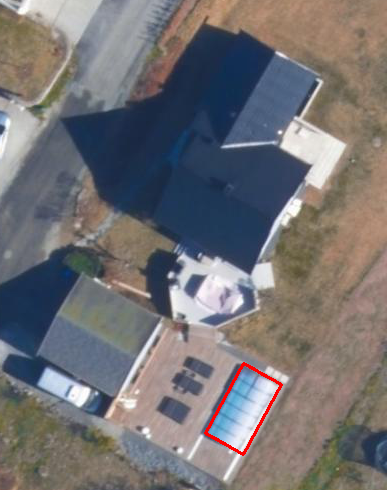

I kapittel 3.26 Svømmebasseng, Tilleggsinformasjon for fotogrammetrisk registrering er det lagt til en ny figur som beskriver registrering av Svømmebasseng med tak over.

I kapittel 3.12 Trase, Tilleggsinformasjon for fotogrammetrisk registrering er det endret på en setning. Ny tekst er Øvrige lavspent- og ekom-traseer skal ikke registreres fotogrammetrisk med mindre dette avtales særskilt (er opsjonelt).

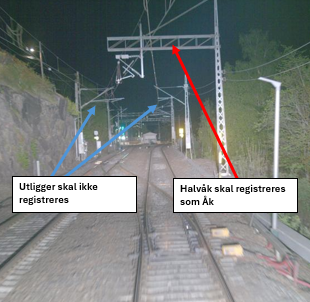

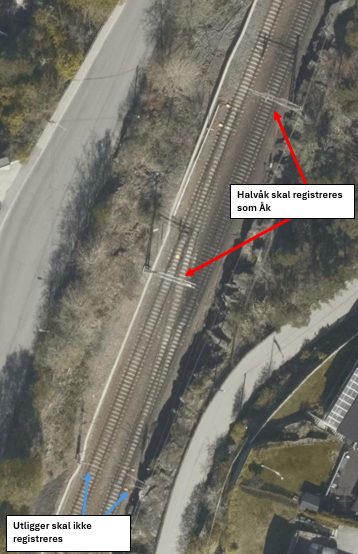

I kapittel 3.15 Åk, Tilleggsinformasjon for fotogrammetrisk registrering er det lagt til to nye figurer som skal beskrive registrering av halvåk.

Det presiseres at alle henvisninger til Elveg/Elveg 2.0 skal erstattes med henvisninger til NVDB Vegnett Pluss.

Tilsvarende skal alle henvisninger til typeveg i Elveg endres til nye typevegkoder i NVDB Vegnett Pluss. I teksten til figur 2, 3 og 12 skal enkelBilveg endres til bilveg, i teksten til figur 7, 8, 9 og 10 skal enkel endres til bilveg og i teksten til figur 3 skal gangOgSykkelveg endres til gsv.

I kapittel 3.1 Objekttype: Veglenke, Presiseringer til beskrivelsen av kodelistekoder, Typeveg - Kodenavn: Sti og Traktorveg, Tilleggsopplysninger FKB presiseres det at sti og traktorveg som krysser jernbane kun skal registreres der det er planovergang, bru (medium L) eller i tunnel/kulvert (medium U). Bane NOR leverer manus over planoverganger.

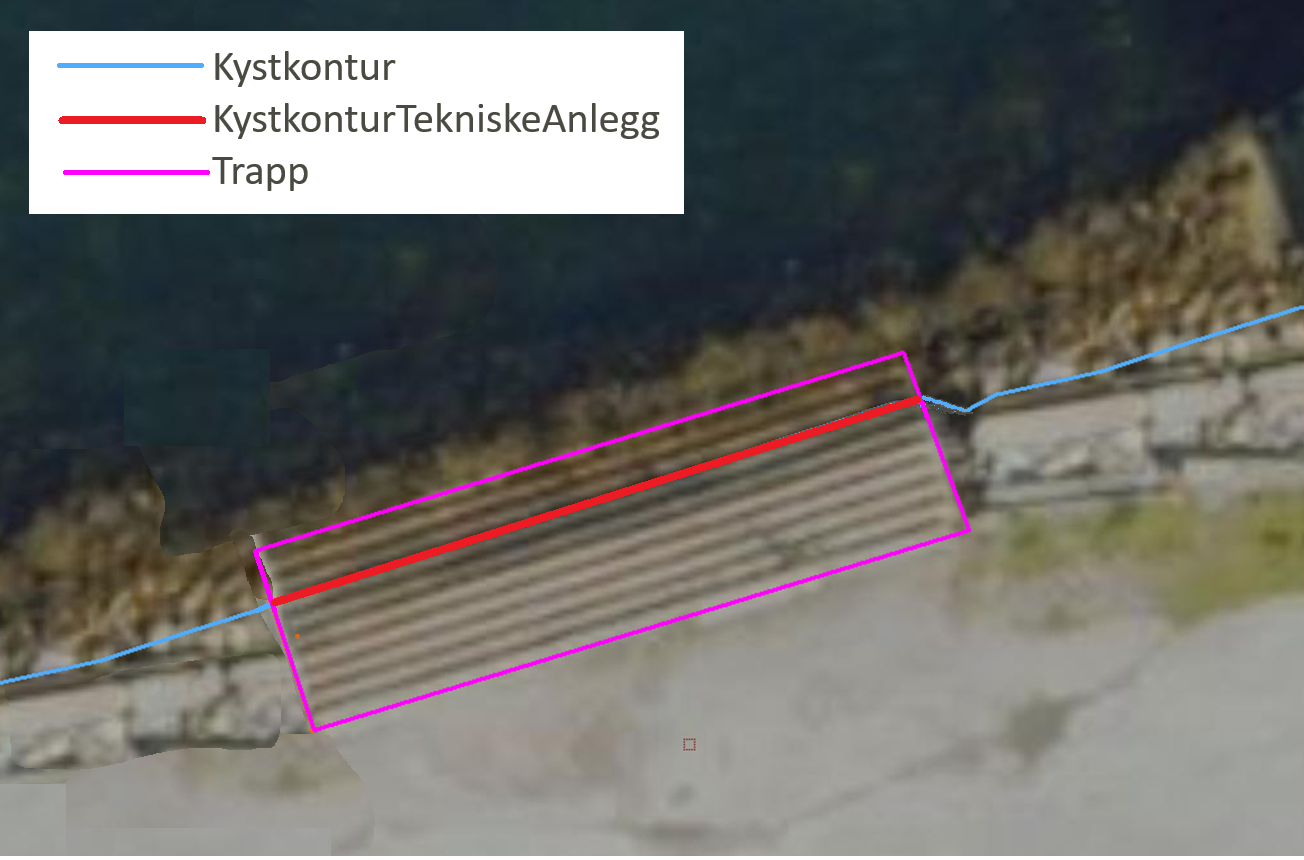

I kapittel 3.2 Objekttype: KystkonturTekniskeAnlegg, Tilleggsinformasjon for fotogrammetrisk registrering presiseres det at KystkonturTekniskeAnlegg også skal brukes ved trapper som går ned i vann. Disse registreres med kystkonstruksjontype 11 (trapper). Det er lagt til en figur som viser eksempel på registrering.

Det presiseres at alle henvisninger til Elveg/Elveg 2.0 skal erstattes med henvisninger til NVDB Vegnett Pluss.

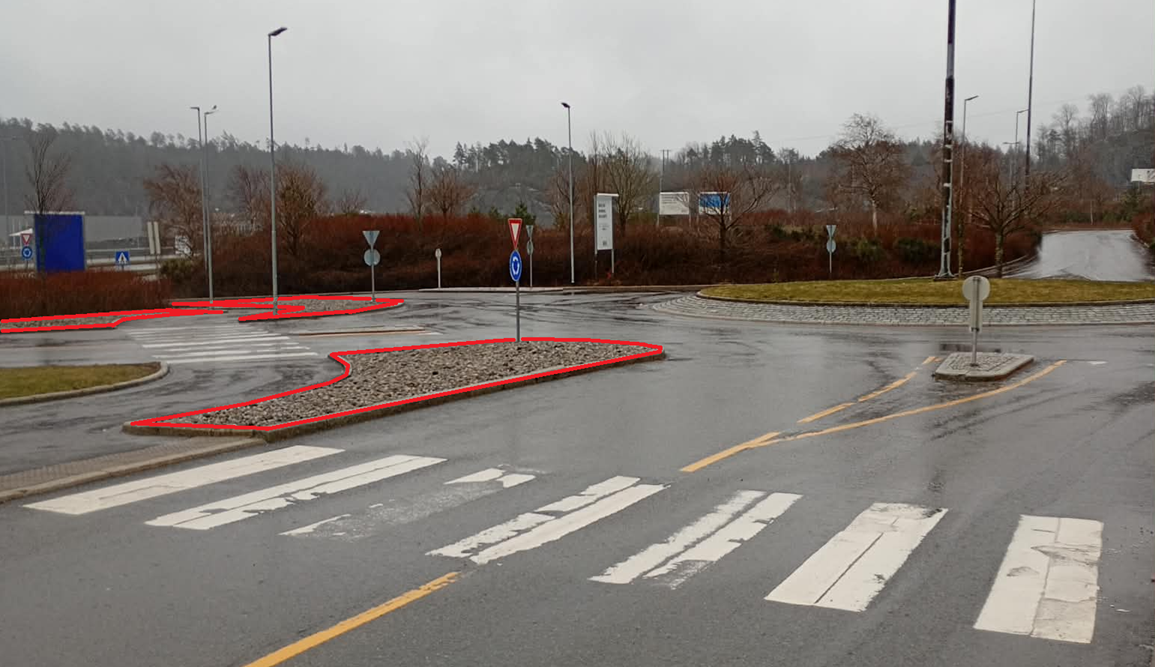

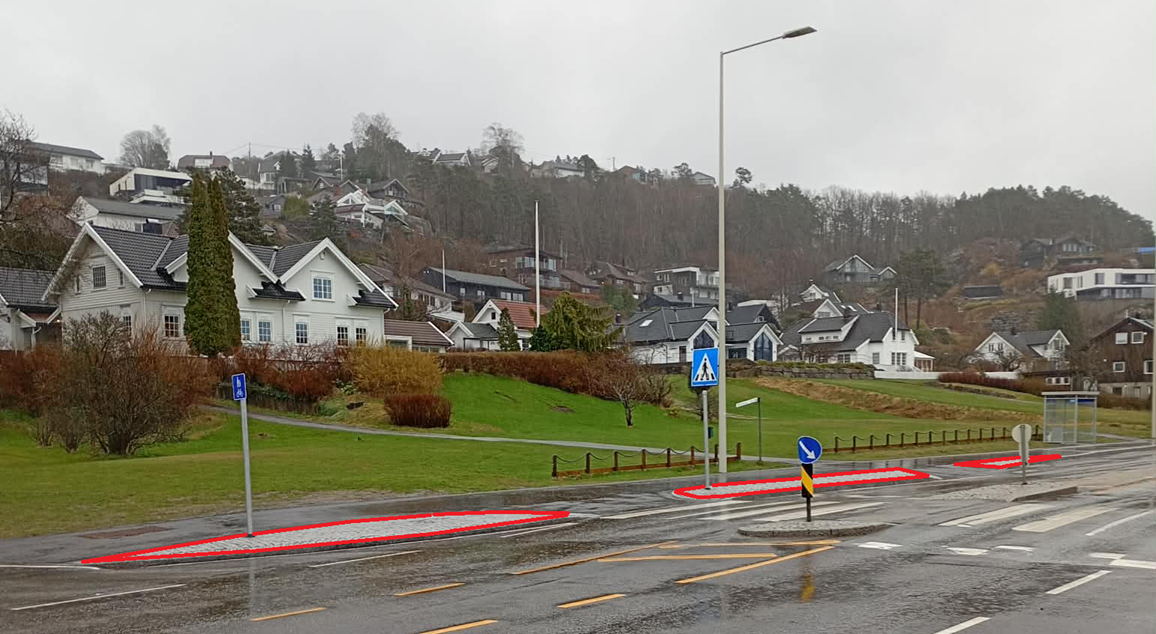

I kapittel 3.2. Objekttype: Trafikkøy, Tilleggsinformasjon for fotogrammetrisk registrering presiseres det at kun objekter som er øy i objekttypen VegKjørende skal registreres. Arealer som grenser til VegGåendeOgSyklende eller områder som ikke er flatedannet i FKB-Veg, skal ikke registreres som Trafikkøy. Det er lagt til to figurer som viser eksempler på arealer som ikke skal registreres som Trafikkøy.

I kapittel 3. Objekttyper og egenskaper, Konnekteringslenke erstattes avsnittet "Eksisterende konnekteringslenker skal som hovedregel ikke endres (selv om tilstøtende veglenker endres/slettes). Avvik fra dette må ev. avtales spesielt."

Ny tekst er "Eksisterende konnekteringslenker skal som hovedregel ikke endres. Avvik fra dette må ev. avtales spesielt. Eksisterende konnekteringslenker skal slettes dersom veglenka den skaper forbindelse til slettes. Eksisterende konnekteringslenker skal geometriforbedres dersom tilstøtende veglenker geometriforbedres. Ved geometriforbedring skal egenskapen konnekteringslenke Ja overføres til ny geometri."

I kapittel 5.1 Registrering av nye veglenker er det i avsnittet om oppsplitting av veglenker i forbindelse med synbarhetskoding lagt til en presisering av hvordan veglenker med vekslende synbarhet skal registreres.

Avsnittet er nå som følger: "Så langt det er mulig bør det unngås å ha altfor mange korte og oppstykkede veglenker i forbindelse med synbarhetskoding. Ved vekslende synbarhet, der enkeltstykkene med lik synbarhet er under 20 meter, skal veglenka ikke splittes opp, og synbarheten settes til den dominerende synbarheten til veglenka. Les mer om Synbarhet i kap.4.2."
